产品说明

      1、炼钢实践证明，活性石灰可以提高脱硫脱磷效率80％，同时缩短冶炼时间。在3-5分钟之内可以完全与钢水中酸性物质反应完毕，而竖窑石灰的反应时间至少要6-10分钟。此外提高炉岭40％以上。炉料的消耗也降低了5-8Kg/t钢，以1000万吨计算，每年节约1500万左右，生产效益显著。
      2、活性石灰脱S脱P效率明显提高，炼钢平均脱S率达34.5%，尤其是对高S铁水（S≥0.06%）效率更加明显，脱S剂的消耗可降低45%左右。
      3、炼钢使用活性石灰比非活性石灰炼钢，铁料消耗可降低5-15Kg/t钢，还可以减少钢水喷濺及粘氧枪；粘炉口;粘烟道现象。
     4、石灰单耗下降：炼钢用活性石灰其单耗比非活性石灰可降低20~25Kg/t钢，而使用非活性石灰，吨钢消耗不小于65~70Kg,用活性石灰40~41.5Kg/t钢。
       5、活性石灰炼钢造渣快，脱硫脱磷能力显著，生产效率可提高5%~10%。

工艺与设备

1、原料输送系统
石灰石、白云石在矿山破碎后运到厂区，由铲车送到原料地坑经筛分提升到原料库，计量后粒度10∽50mm的合格石灰石经提升设备送入预热器顶部料仓。入料粒度为10∽50mm,使出料的成品粒度为5∽40mm达到90%以上。

2、活性石灰煅烧系统
      活性石灰煅烧系统是由一台竖式预热器、石灰回转窑、冷却器组成。
     (1) 竖式预热器：竖式预热器是由预热器本体、储料仓、加料管、液压推杆装置等组成。预热器有多边型和圆型内采用分仓隔墙装置，使石灰石逐渐加热避免急剧升温爆裂产生大量粉状，入窑石灰石分解率达到30%∽40%，排出的气体平均温度230℃∽260℃，从而降低系统热耗。
     (2)回转窑：回转窑由筒体、支撑装置、变速传动装置、挡轮装置、窑尾及窑头密封、窑头罩组成。窑体与水平呈3.5%倾斜放置。配有两套支撑装置，其托轮轴承为水冷式油勺润滑滑动轴承，并有球面瓦能自动调心。在靠近大齿圈处还配有液压挡轮。采用变频调速电机驱动窑体，并设有附助传动驱动窑体。窑头窑尾采用弹簧片式密封装置。采用变频调速电机驱动窑体结合预热器分解率，有效控制煅烧时间及温度，达到生烧和过烧指标要求。
燃烧器采用煤、气混烧四通道燃烧器。调节灵活方便，操作自如，各个风道的喷出速度在操作时均可随意调节，可调出不同窑况下所需要的任何火焰，窑煅烧温度容易控制。
     (3) 竖式冷却器：竖式冷却器是有冷却器本体、固定筛、冷却风装置、电振卸料机等组成。竖式冷却器内分为若干冷却出料区域，每个区域出料速度可根据料温度单独控制；冷却风在冷却器内和热石灰直接接触，冷却效果好，出灰温度低，出灰温度约高于环境温度40℃；冷却风经过冷却石灰后，温度可预热至600℃以上，一部分作为回转窑的二次助燃风使用，另一部分用于干燥煤粉。冷却器没有运动部件，结构简单，冷却效果好，设备维修量少。
3.煤粉制备系统
       煤粉制备是活性石灰回转窑系统使用燃煤的重要组成部分。一般有两种系统，一种是风扫管磨煤磨与袋收尘器组成的煤粉制备系统，该系统具有操作方便、环境清洁等优点。其生产工艺如下：
块度≤25mm的煤块，由工艺斗式提升供给到皮带，再由皮带输入原煤仓，通过原煤仓下部园盘给料机或电磁振动给料机喂入磨煤机中，该磨煤机是集磨细、烘干于一体的设备，在粉磨的同时通入来自回转窑系统的热风或辅助燃烧室来的热烟气进行干燥。从磨煤机出来的含煤粉气体，在排风机抽力的作用下，进入选粉机分离后，粗颗粒煤粉通过自动卸灰阀返回磨机中进行再次研磨，而细粉在气流的带动进入袋式收尘器收尘，达到粉气分离的目的。出选粉机的气体，经收尘净化后由排风机排出，一部分废气鼓入磨煤机循环使用，另一部分废气通过烟囱排入大气中。由收尘器收集下来的煤粉卸入窑前煤粉储仓中。由煤粉仓根据需要，经一台罗茨风机送入窑前烧嘴，通过烧嘴助燃风机供风进行燃烧，供煅烧石灰石使用。
4、成品输送系统
          成品石灰由冷却器经链斗机输送至提升机，经提升机送至料仓顶部，经筛分后粒度为5mm以上的合格品进皮带机送入成品仓，小于5mm的粉料送往粉料仓，成品仓和粉料仓下均设有电动卸料阀。此处成品仓主要功能是起缓冲计量作用，成品应及时送到钢厂电石厂使用减少粉化。
5、烟气处理系统
          回转窑燃烧产生的高温烟气，在预热器内与石灰石进行热交换以后，温度降至260℃以下，经多管冷却器冷却然后进入高温袋式除尘器，除尘后由高温风机经烟囱排入大气，排入大气的烟气含尘浓度小于30mg/Nm³。
为满足现代化活性石灰预分解回转窑生产线的工艺要求，保证工艺设备可靠运行，稳定工艺参数，保证产品质量，节约能源，提高生产线的运转率。全线采用技术先进全过程控制，在PLC控制的基础上增加DCS控制，对主生产线集中监视、操作和分散控制，控制回转窑操作系统提高产品质量降低消耗。提高电控设备的可靠性和可维护性，以实现控制、监视、操作的现代化。
6、产品质量
          CaO≥93 , MgO≤4.5, SiO2≤1.0 P≤0.01 S≤0.025 灼减≤3 ，活性度≥350ml∽380ml,生烧≤1.5% ，过烧≤1.5% 。

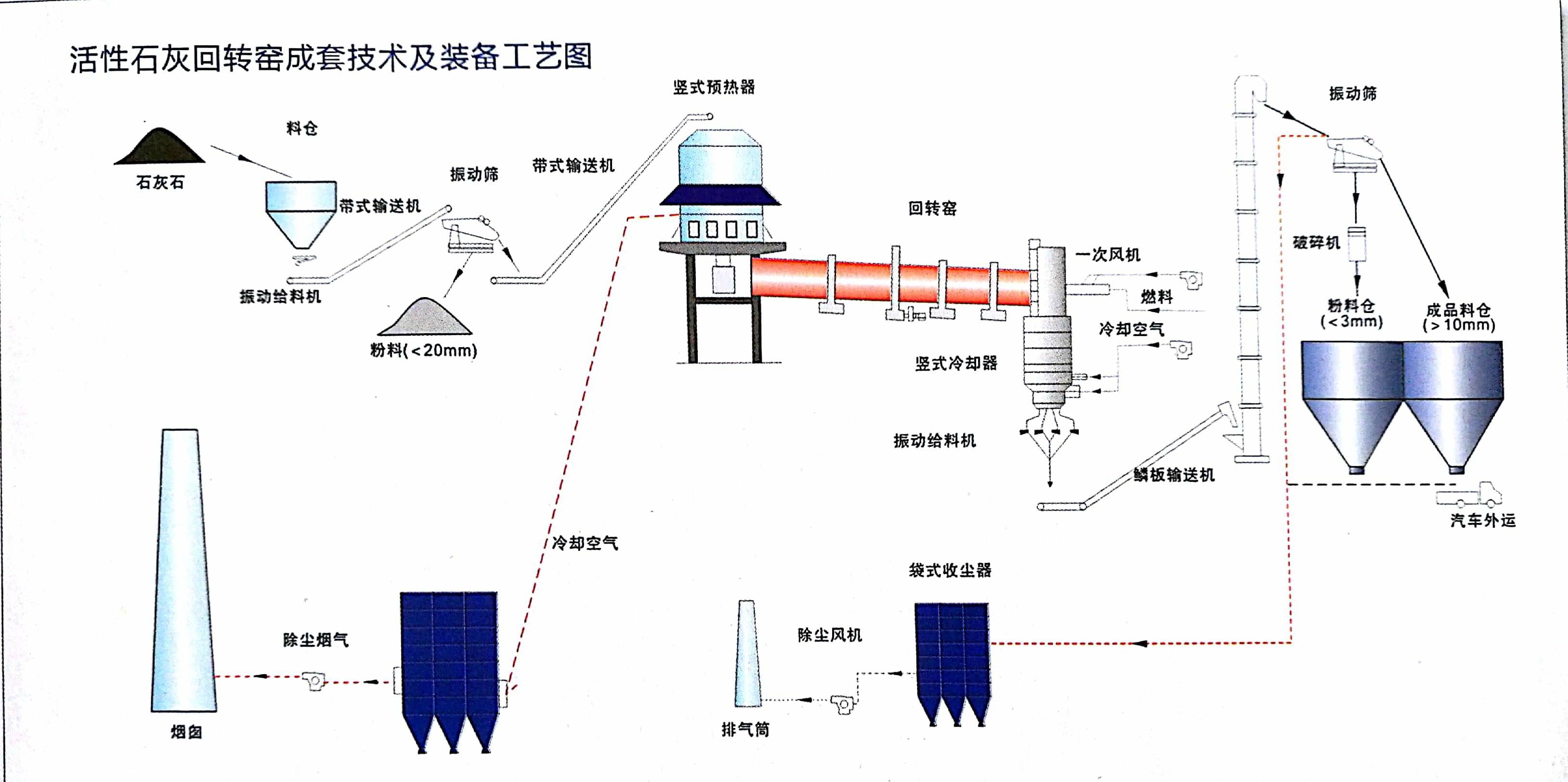

工艺流程

合格的石灰石存放在料仓内，经提升机提升并运入预热器顶部料仓。预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各各室内。石灰石在预热器被1150°C窑烟气加热到900°C左右，约有30%分解，经液压推杆推入回转窑内，石灰石在回转窑内经烧结分解为CaO和CO2。分解后生成的石灰石进入冷却器，在冷却器内被鼓入的冷空气冷却到100°C一下排出。经热交换的600°C热空气进入窑和煤气混合燃烧。废气在兑入冷风经引风机进入袋式除尘器，再经排风机进入烟囱。出冷却器的石灰经振动喂料机，链斗输送机、斗式提升机、胶带输送机送入石灰成品库。根据客户要求是否进行筛分等工序。

工艺配套

竖式预热器
竖式预热器是活性石灰设备的主机之一，竖式预热器的主要作用是把石灰石物料送到预热器内，同时利用窑内煅烧后排放出来的高温废气（1150摄氏度），在预热器内将物料均匀地预热到约900摄氏度，预热过程中有30%CaCO3在预热器内分解，然后再由液压推杆推入回转窑内煅烧，这样的煅烧工艺不仅使石灰石在窑内煅烧时间大大缩短，获得较高活性度的石灰。
竖式预热器系统主要由六大部分组成。
1、供料系统：主要包括上部料仓、下料管，下料方式及结构可以保证在向预热器本体内给料时实现安全密闭，这样外界的冷空气不能进入到预热器内，并且供料可以借助棒条阀实现连续或间断给料。
2、预热器：它是保证物料预热到900摄氏度左右的最重要部分，它是由预热室、悬挂装置及耐火砖衬（该项不属于设备设计制造范围）等部分构成。该部分的结构大部分是金属构件，部分材料根据需要选用了耐热钢，耐热钢能在1000~1100摄氏度高温下工作。另外，耐火砖衬结构设计新颖、密封性好，能保证物料在预热器内均匀预热并达到预热温度。
3、推料装置：主要包括推头、框架和连杆等部分，推头采用耐热钢铸造或焊接而成，能承受高温，借助电控和液压系统，各个液压推杆能按自动控制程序实现顺次推料。
4、液压系统：主要包括油箱、油泵、电机、电磁阀、液压油管等，他的主要作用是控制推料装置，完成推料动作。
5、加料室：主要包括溜管、加料室主体、加料溜嘴等，它的主要作用是将预热后的物料导入回转窑内煅烧。
6、框架：它主要包括立柱、圈梁等，主要作用是承载预热器的上部结构。

主机设备

序号NO.	设备名称Equipment name	规格Specification	型号Type		数量Qty
1	回转窑rotary kiln	Ф4.0×60m			1
2	竖式预热器vertical preheater	Ф10.5×8.5m			1
3	竖式冷却器vertical cooler	105m⒊	方4.2*9m		1
4	多管冷却器multi pipe cooling machine	处理风量dealing air：260000m3/h			1
5	高温排烟风机High temperature exhaust fan	900kw，10KV			1
6	煤磨系统coal mill system	时产8-10t/h	PDM1250		1
7	煤气与煤燃烧系统gas&coal burning system		四通燃烧器four way burner		1
8	收尘设备dust collector equipment
8.1	窑尾烟气收尘kiln tail flue dust collector	处理风量dealing air ：260000m3/h		LCMD-3660	1
8.2	煤磨收尘coal grinding dust collector	处理风量dealing air：45000m3/h		FGM128-6(M)	1
8.3	冷却器收尘cooling dust collector	处理风量dealing air：18600m3/h		PPc64-4	1
8.4	成品筛分收尘finished product screening dust collector	处理风量dealing air：18600m3/h		PPc64-4	1
9	辅助设备accessory equipment
9.1	斗式提升机bucket elevator		NE100		1
9.2	园振动筛Circular vibrating screen		YA1536		1
9.2	园振动筛Circular vibrating screen		YA1236		1
9.4	链板输送机chain scraper conveyor		DS500		1
9.5	皮带输送机belt conveyor				6
10	风机fan
10.1	轴流风机axial flow fan				4
10.2	离心风机centrifugal fan				2
10.3	煤磨风机coal mill fan				1
10.4	罗茨风机roots fan
